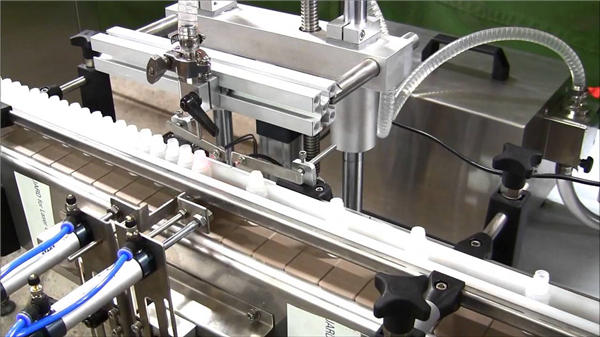

Yuqori tezlikdagi avtomatik suyuq suyuqlikli shishani to'ldirish mashinasi

VK-MFC high speed automatic e-liquid bottle filling machine

Ishning aniqligi

1.Moddiy tayyorgarlik: etarlicha tayyor shisha, ulash joyi, qopqoq va suyuq dori-darmon, vilka va qopqoq tebranish joyi bilan to'ldirilgan bo'lishi kerak va qopqoqning ichki va tashqi qismida joylashgan.

2. Oziqlantiruvchi idishlar: shisha oziqlantiruvchi aylanuvchi idish idishlarni tayyorlaydi (ixtiyoriy)

3. To'ldirish: Shishani ochish orqali shishani ochadigan joyni diskni qalin qilib qo'yish uchun, diskni yana oraliq diskni to'ldirish, to'xtatish, qopqoq, vint qopqog'iga joylashtiring. Peristaltik nasosni silikon naycha bilan, to'ldirish stantsiyasida igna bilan yana to'ldiring. Suyuqlikni suyuqlik bilan to'ldiradigan idishda avtomatik ravishda yuqoriga va pastga siljitish mumkin

4. Pluging: Plug tsilindrni to'xtatish stantsiyasiga tebranish moslamasi bilan, idishni g'ildirak tozalab to'xtash stantsiyasida, tsilindrning ishini nazorat qilish uchun optik tolani aniqlash orqali, silindrning ishini boshqarish uchun, shisha gasseriga erishish uchun ishlamaydi. , tortish printsipi bo'yicha plastinka ustiga shisha vilkasini berkitib qo'ymang, uzoq vaqt davomida beqarorlik yuzaga kelgunga qadar bahor yoki bahor plastinkasidan saqlaning, shuning uchun vilka juda aniq

5. Shikastlanish: Shikastka, vint qopqog'iga, shunga o'xshash printsipga o'xshash va siyish uchun yuborilgan diskni joylashtirib, yana shishaning ichiga yaxshi vilkasini qo'shing, silindr turli o'lchamlarni to'liq, doimiy ravishda aylanadigan LIDS vidasini quyida va umuman yoping. Shishaning o'ng tomonida to'xtab turganida yuqoriga va pastga qarab harakatlaning, tejamkorlik qopqog'ining vint qopqog'ini yoping. Vida qopqog'ining mustahkamligini sozlash uchun, vint qopqog'ining mahkamlanishini sozlash uchun, vint qopqog'ining korpusi doimiy moment dizaynini qabul qiladi. joyiga qo'ygandan so'ng avtomatik ravishda sirpanish mumkin, maqsadga erishish uchun yarador bo'lmagan idishlarni yoping

6. Shishalar tashqariga chiqariladi: Yaxshi qopqoqli shishani yana shisha dumaloq konveyer tasmasiga olib boring va mashina tashqarisiga chiqing va keyingi qadoqlash jarayoniga o'ting.

Eslatma

---

1, mashina aniq bir tarzda vilkaga o'rnatilgan noyob vilkasini USES.

2, shisha to'ldirilmaydi, vilka yo'q, vilka qopqog'i ishlamaydi.

3, shoshilinch to'xtash tugmasi bilan, mashina ishlamay qolganda avtomatik signal.

4, chang bilan qoplangan ushbu mashina

Texnik parametr

---

Ishlab chiqarish hajmi	Daqiqada 80-120 botqoqlik
Amaliy idishlar	2-30ml shisha
To'ldiruvchi ko'krak	2 nozul
To'ldirish aniqligi	± 1%
Qopqoqlarni bosish	2 nozul
Qo'llash tezligi	99% yoki undan ko'p (moslashtirish moslamasining xususiyatlariga qarab)
Tezlikni boshqarish	chastotani boshqarish
Shishaning hajmi	10 mm dan ortiq
Quvvat manbai	380V 50Hz
Quvvat	2kw
Havo ta'minoti	0,3 ~ 04kfg / sm2
Gaz iste'moli	10 ~ 15m3 / soat
Umumiy o'lchovlar	3000 × 1300 × 1700mm

Asosiy konfiguratsiya

---

Mesa, yon plitalar atrofida yuqori sifatli 304 zanglamaydigan po'latdan yasalgan yoki boshqa ishlab chiqarishni FDA tomonidan tasdiqlangan va 316 Lquality zanglamaydigan po'lat uchun materialning aloqa qismlari.

To'ldirish uchun nozulli material	SUS 316L zanglamaydigan po'latdan
To'ldirish turi	Peristaltik nasos
CAM indekslash	Shandong zhucheng
Inverter	Yaponiyaning mitsubishi
PLC	Siemens
Sensorli ekran	Siemens
Asosiy vosita	ABB
past kuchlanishli apparatlar	Shnayder
Servo motor	Tayvan TECO
